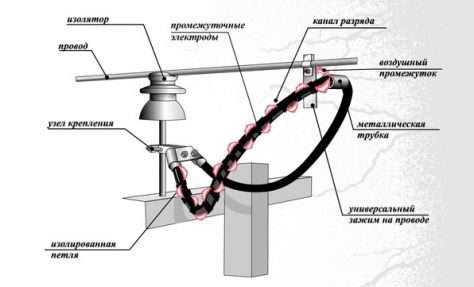

Длинно-искровой разрядник петлевой РДИП-10-4 УХЛ1

Предназначение РДИП-10-4 УХЛ1:

  • предупреждение пережогов проводов;
  • защита изоляции воздушных линий от грозовых перенапряжений;
  • обеспечение защиты ВЛ, а также установленного на них оборудования от возможных повреждений и грозовых отключений;
  • предотвращение дуговых замыканий электрических сетей.

Область применения:

Длинно-искровой разрядник РДИП-10-4 УХЛ1 получил широкое применение в российских энергетических системах. Его использование регламентировано соответствующими документами:

  • Решением, принятым Научно-Техническим Советом "РАО ЕЭС России";
  • пунктами "Методических указаний по защите распределительных электросетей напряжением 0,4кВ - 10кВ от грозовых перенапряжений";
  • перспективным Постановлением Научно-Технического Совета РАО «ЕЭС России» от 24.03.00;

Применение разрядников петлевого типа (марки РДИП-10) рекомендовано для обеспечения  грозозащиты линий, имеющих защищенные и голыми провода (ВЛ 6кВ, 10кВ). Продукция сертифицирована, соответствует требованиям ТУ, а также безопасности, Системой Госстандарта России.

Основные преимущества длинно-искровых разрядников РДИП-10-4 УХЛ1:

  • при грозовых индуктированных перенапряжениях разрядники петлевого типа не только обеспечивают защиту от пережога проводов, но и предупреждают отключение воздушной линии;
  • данные устройства осуществляют устранение последствий грозовых перекрытий, при этом не причиняют ущерб имеющемуся оборудованию линии  подстанции, в то время как применение дугозащитных рогов, переводящих однофазное замыкание в замыкание двухфазное, приводит к мощному электродинамическому удару по установленному оборудованию;
  • при использовании  разрядников отмечается экономия ресурса срабатывания высоковольтных выключателей;
  • защита электросетей от дуговых перенапряжений, которые сопутствуют замыканиям (однофазным) на землю, вызывающимся грозовыми перенапряжениями;
  • данные разрядники не разрушаются под воздействием токов молнии и токов дуговых замыканий, в отличие от нелинейных ограничителей, а также трубчатых и вентильных разрядников, так как протекание этих токов происходит вне конструкции разрядника;
  • не попадают под рабочее напряжение, не нуждаются в специальном обслуживании;
  • не требуют снижения сопротивлений заземления опор воздушных линий, на которые производится их установка.

Основные технические характеристики разрядника РДИП-10-4 УХЛ1

Импульсное разрядное напряжение при положительной полярности 110 кВ
Импульсное разрядное напряжение при отрицательной полярности 90 кВ
Длина перекрытия по поверхности 78 см
Внешний искровой воздушный промежуток 2-4 см
Выдерживаемое напряжение промышленной частоты в сухом состоянии, не менее 42 кВ
Выдерживаемое напряжение промышленной частоты под дождем, не менее 28 кВ
Выдерживаемый импульсный ток, не менее 40 кА
Масса 2,3 кг
Срок службы, не менее 30 лет
