Одной из самых важных характеристик любого кабеля, является сечение его токоведущие части – жилы. Именно сечение токоведущей жилы является основным показателем того, для каких электроприборов и установок можно будет использовать тот или иной кабель. Свойства кабеля, которые связанные с его изоляцией, больше относится к тому, где он его можно прокладывать и какой тип монтажа может быть использован. Всё что касается напряжения - это характеристики, имеющие прямое отношение к сечению.
Именно от сечения будет зависеть, какую токовую нагрузку может выдержать кабель, сколько приборов можно подключить к нему. Сечение токопроводящей жили всегда учитывается при планировке проводки, как предприятий, так и жилых квартир, частных домов.
Вся кабельная продукция имеет одинаковые стандартизированные варианты сечение жилы. Измеряется оно в миллиметрах квадратных, высчитывается исходя из диаметра токоведущей жилы по формуле площади окружности.

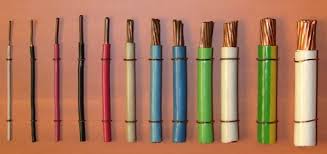

Заводы-изготовители любой кабельной продукции, как у нас, так и за рубежом, используют стандартный ряд для определения сечения жил кабеля от 0,5 до 1600 кв. мм. На рынке кабельной продукции, кабелем с максимальным сечением жилы является кабель марки КСВДСП 6000, сечение его жилы, как вы уже догадались исходя из маркировки - 6000 мм. кв.
Самым минимальным сечением для кабеля с алюминиевой жилой является сечение 2,5 мм.кв. Это связано с тем, что алюминий отличается повышенной ломкостью и при большом количестве изгибов легко ломается. У кабеля с медной токоведущей жилой минимальное сечение может быть 0.5 мм.кв.
В квартирах и домах, где всегда имеется стандартное напряжение в 0,4 кВт, которое соответствует фазному 220 В, как правило, используют кабель у которого сечения от 2.5 мм.кв. для алюминиевой жилы, так и 1.5 мм.кв. для кабеля с медной жилой. Кабель с таким сечением жил идеально подходит для того, чтобы подключить освещение в квартире или доме. Выбор кабеля с большим сечением будет зависеть от того, насколько мощные электрические приборы вы собираетесь подключить.
При планировке разводки квартиры или дома, для того чтобы определить какое сечение необходимо выбрать, вам следует использовать специальную таблицу соотношения напряжения сети и сечения кабеля. Найти ее легко можно в нормативной документации, регламентирующей прокладку электросетей.
Зная примерную мощность всех электрических приборов, которые вы хотите подключить к линии электропередач, используя таблицу, можно определить необходимый размер сечения кабельной жилы. Не забывайте, что сечение кабельные жилы необходимо выбирать с «запасом». К примеру, если у сеть однофазная в 220 В и необходимо запитать прибор, у которого мощность 7 кВт, в соответствии с данными таблицы находим мощность прибора между двумя значениями 5.9 кВт и 8.3 кВт, выбираем для медной жилы стандартное сечение 4 мм. кв. При выборе кабеля с алюминиевой жилой, в этой же таблицы вы найдете напряжение в 7 и 9 кВт и соответственно сечение жилы кабеля который нужно использовать 6 мм.кв.
Для того чтобы немного сэкономить бюджетные средства при прокладке линий электропередач, вы можете комбинировать провода с разным сечением жилы (чем больше сечение, тем дороже стоит кабель). Это связано с тем, что, как правило, от основного вводного автомата до вашей распределительной коробки в доме или квартире можно использовать кабель с большим сечением, а когда будете осуществлять разводку по группам электропотребления и осветительным точкам, то можно использовать кабель, у которого токоведущая жила будет с меньшим сечением.
Для предприятий и на производственных объектах используется кабель с большим сечением, поскольку напряжение в сети здесь от 6 до 35 кВ. Именно поэтому стандартные сечения кабеля для производства гораздо разнообразнее. При прокладке электропроводки на предприятии всегда необходимо оставлять больший запас сечения. Исключение составляет проводка для осветительных приборов или цепи вторичной коммуникации. В этом случаи можно использовать точно такой же кабель, как и для электросети в жилых домах - 2,5 мм.кв.
На производстве для силовых цепей с напряжением 6 кВт достаточно часто используют кабель с алюминиевой токоведущей жилой сечением от 120 мм. кв. В случае, если такого стечения недостаточно, то прокладывают две линии, которые подключаются параллельно. Тем самым делают разделение загрузки. При монтаже проводки в квартире такой приём нецелесообразен.
При подключении мощного оборудования могут прокладываться несколько линий электропередач (вплоть до шести) параллельно подключенные проводниками для разгрузки сети.
Не забывайте, если вам нужен кабель для подключения сварочного апарата, используйте для таких целей провод, с большим сечением жилы чем требует мощность аппарата.
При выборе сечения жилы кабеля будьте очень внимательны и всегда обращайте внимание на индивидуальность каждой электрической цепи, помните, что лучше использовать кабель с большим сечением нежели проложить проводку с кабелем, жилы которого не будут соответствовать потребляемому напряжению, что может привести к нежелательным последствиям.
